Volumenzähler
Zählgerät für 1 Leitung

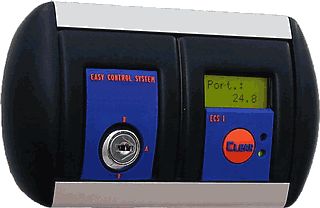

Der Volumen- und Portionszähler ECS ist eines der einfachsten und günstigsten Kontrollsysteme für die Gastronomie. Die moderne, hochintelligente Elektronik macht die Handhabung spielend einfach, komfortabel und sicher zu gleich.
Durch seinen modularen Aufbau lässt er sich bei jeder Schankanlage nachrüsten: kein komplizierter Umbau mehr.
Wahlweise werden Liter oder Portionen gezählt. Ein einziger Taster genügt, verbunden mit verschiedenen Stellungen des Schlüsselschalters, um abzulesen, zu löschen oder zu eichen.
− für Bier, Wein, Soda und andere Premix-Getränke
− Volumenanzeige auf 0.1 l genau
− LED für Betrieb, Turbinendiagnose und Störung
− Kontrolle der letzten 60 Abrechnungen
− standardmäßig für bis zu 8 Leitungen
− komplett mit Netzteil, Schlüsselschalter und der jeweiligen Anzahl Messgeber mit Schaumsonden ausgestattet.
Sicherheit wird beim ECS groß geschrieben:− die Daten bleiben beim Stromausfall erhalten
− Aktivierung der Funktionen Abrechnen, Löschen und Reinigen nur mit dem Schlüssel.
7100a
Volumenzähler ECS für 1 Leitung
7100b
Volumenzähler ECS für 2 Leitungen
7100c
Volumenzähler ECS für 3 Leitungen
7100d
Volumenzähler ECS für 4 Leitungen
7100e
Volumenzähler ECS für 5 Leitungen
7100f
Volumenzähler ECS für 6 Leitungen
7100g
Volumenzähler ECS für 7 Leitungen
7100h
Volumenzähler ECS für 8 Leitungen
Montageanleitung ECS:
Front (PVC) oben aus der Führung (nach vorne) drücken.
Schlüsselschalter einstecken. Front unten in Führung einstecken und oben eindrücken. Seitenteil aufstecken und anschrauben.
Bedienungsanleitung ECS:
Eichen:
Schlüsselschalter auf Stellung A, Clear-Taste des gewünschten Getränkes 3 sec drücken,
Anzeige springt auf Eichen, (alter Wert wird 2 sec angezeigt), gewünschte Portion entnehmen, Clear-Taste drücken
Stellung B:
Betrieb, entnommene Mengen werden gezählt, Clear-Taste gesperrt
Stellung A:
Abrechnung, entnommene Liter oder Portionen werden im Display angezeigt, mit der Clear-Taste wird der Zählerstand auf Null gesetzt
Stellung R:
Reinigung, die ankommenden Turbinen-Impulse werden ignoriert, der aktuelle Zählerstand wird nicht beeinflusst
LED grün:
Spannungsversorgung OK, betriebsbereit
LED rot:
Blinkt die rote LED im Sekunden-Takt, dann wurde die Spannungsversorgung unterbrochen!
Vorsicht bei der Abrechnung: Es könnte im stromlosen Zustand etwas entnommen worden sein.
Vorsicht bei der Abrechnung: Es könnte im stromlosen Zustand etwas entnommen worden sein.
Blinkt die rote LED schnell während der Getränkeentnahme, so bedeutet dies, dass die Turbine funktioniert.
− für den Anschluss an eine Kasse
− Die Zapfampel vergleicht die gezapften Getränke mit den in der Kasse bonierten Getränken.
− Die Zapfampel ist für jede manuelle Schankanlage nachrüstbar, da es sich um ein offenes System handelt:
keine Magnetventile, keine Kellnerschlösser.
− Die Anzahl der Portionen auf Rot oder Grün kann abgelesen werden.
− Die Geräte werden komplett mit den Messturbinen geliefert.
Nach dem Ampelprinzip wird ständig der aktuelle Getränke-Entnahmestand angezeigt:
Rot
Es wurde mehr gezapft als in der Kasse boniert wurde: es muss nach-boniert werden.
Gelb
Die Menge an gezapften und bonierten Getränken stimmt überein.
Grün
Es wurde mehr boniert als gezapft wurde: die bereits bonierten Getränke wurden noch nicht gezapft.
Flowmax - Ultraschall-Durchflussmessung

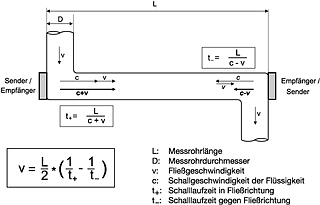

Messprinzip
Ultraschall-Durchflussmessung: Gegen den Strom zu schwimmen dauert länger als mit dem Strom.
Zwei gegenüber liegende Sensoren senden und empfangen wechselweise Ultraschall-Signale. Steht das Bier in der Leitung empfangen beide Sensoren die Signale nach der gleichen Zeit, also ohne Differenz. Fließt das Bier brauchen die Signale unterschiedlich lange.
Aus dieser Zeitdifferenz und dem Querschnitt der Bier-Leitung erhält man das ausgeschänkte Volumen.

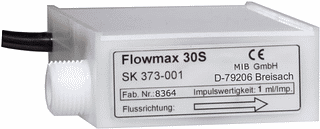

Flowmax 30S
Die berührungsfreie Durchflussmessung ohne bewegte Einbauteile ist verschleiß- und wartungsfrei. Der freie Rohrquerschnitt über die gesamte Kanalgeometrie erfüllt maximale Hygieneansprüche. Mechanische und chemische Reinigung sind ohne Beeinträchtigung der Messgeräte möglich. Öffnen der Getränkeleitung und des Messgerätes entfallen. Die integrierte Schaumüberwachung mit Leerrohrmeldung über Alarmausgang liefert zusätzliche Informationen. Hohe Manipulationssicherheit und stabile Messergebnisse.
Flowmax 30S eignet sich hervorragend als Messwertgeber für Computerschankanlagen.

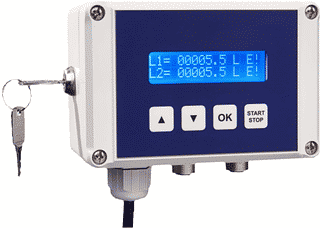

Flowview 2S
Die Lösung für die Kontrolle der Getränkemengen, die in Ihrer Schankanlage aus den Getränkebehältern entnommen werden: flexibel, unabhängig und in hohem Grad manipulationssicher. Ohne Einfluss auf die Getränke. Einfach und schnell zu installieren! Ein Blick, und Sie sind informiert! Der Flowview 2S unterstützt ihre Logistik durch die Aufbereitung und Bereitstellung der Daten über die zweizeilige, beleuchtete Anzeige vor Ort. Mit dem Schlüsselschalter wählen Sie zwischen Reinigungs- und / oder Resetmodus.
− Vermeidung von Ausschankverlusten durch nicht erkannten Schaum in der Schlauchleitung
− Uneingeschränkte Reinigung mit Schwämmchen, zusammen mit der Leitung
− Wartungs- und verschleißfrei
− Zuverlässige Erkennung von Schaum- und Gasblasen
− Verstopfungs- und blockadefrei
− Manipulationssicher
Ultraschall-Durchflussmessung: Gegen den Strom zu schwimmen dauert länger als mit dem Strom.
Zwei gegenüber liegende Sensoren senden und empfangen wechselweise Ultraschall-Signale. Steht das Bier in der Leitung empfangen beide Sensoren die Signale nach der gleichen Zeit, also ohne Differenz. Fließt das Bier brauchen die Signale unterschiedlich lange.
Aus dieser Zeitdifferenz und dem Querschnitt der Bier-Leitung erhält man das ausgeschänkte Volumen.
Die berührungsfreie Durchflussmessung ohne bewegte Einbauteile ist verschleiß- und wartungsfrei. Der freie Rohrquerschnitt über die gesamte Kanalgeometrie erfüllt maximale Hygieneansprüche. Mechanische und chemische Reinigung sind ohne Beeinträchtigung der Messgeräte möglich. Öffnen der Getränkeleitung und des Messgerätes entfallen. Die integrierte Schaumüberwachung mit Leerrohrmeldung über Alarmausgang liefert zusätzliche Informationen. Hohe Manipulationssicherheit und stabile Messergebnisse.
Flowmax 30S eignet sich hervorragend als Messwertgeber für Computerschankanlagen.
Durchmesser:
7 oder 10 mm, Anschluss: G 5/8"
Messbereich:
6 l/min.
Hilfsenergie:
20..30 V DC, max. 2 W
Anschluss:
Kabel 5-adrig, Stecker IP 65, l=2m
Ausgänge:
Digitaler Impuls- und Alarmausgang, serieller Datenbus
Abweichung:
±2% / Reproduzierbarkeit: 0,5%
Die Lösung für die Kontrolle der Getränkemengen, die in Ihrer Schankanlage aus den Getränkebehältern entnommen werden: flexibel, unabhängig und in hohem Grad manipulationssicher. Ohne Einfluss auf die Getränke. Einfach und schnell zu installieren! Ein Blick, und Sie sind informiert! Der Flowview 2S unterstützt ihre Logistik durch die Aufbereitung und Bereitstellung der Daten über die zweizeilige, beleuchtete Anzeige vor Ort. Mit dem Schlüsselschalter wählen Sie zwischen Reinigungs- und / oder Resetmodus.
Gehäuse:
ABS, 122 x 120 x 90 mm (H/B/T)
Schutzart:
IP 65
Hilfsenergie:
230 V AC, ca. 5 W
Anzeige:
2-zeilig, beleuchtet (einstellbar)
Temperatur:
-20 bis +60ºC
Eingänge:
max. 2 Flowmax 30S
